Токоограничивающий предохранитель
Цель и принцип
Токоограничивающие предохранители типа RW используются для защиты от перегрузки и короткого замыкания линий энергосистемы и имеют большую отключающую способность, поэтому их также можно использовать для защиты ответвленных цепей, отделенных от энергосистем, таких как линии электроснабжения на городских поверхностях, промышленных и горнодобывающих предприятиях и сельском хозяйстве. Фидерные линии подстанции.
установка и использование
1. Предохранитель допускает горизонтальную или вертикальную установку
2. Когда данные расплавленной трубки не соответствуют напряжению и номинальному току линии, ее нельзя подключать к линии для использования.
3. После того, как расплавленная трубка расплавится, пользователь может разобрать крышку проводки и заменить расплавленную трубку с теми же характеристиками и требованиями к производительности.

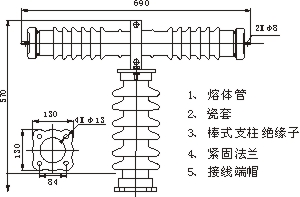

Токоограничивающий предохранитель типа RW состоит из трубки предохранителя, фарфоровой втулки, опорного изолятора, сплошного фланца и т. д., а клеммные крышки на обоих концах трубки предохранителя фиксируются на фарфоровом и композитном столбах запрессовкой. , в трубке предохранителя в качестве предохранителя используется металлическая проволока малого диаметра, а предохранитель наматывается на окантованный сердечник, а затем заполняется кварцевым песком с высоким содержанием оксида кремния в качестве дугогасящей среды и медными колпачками на обоих концах. прижимаются торцевыми крышками, прочно припаяны оловом для защиты уплотнения. При прохождении тока перегрузки или тока короткого замыкания предохранитель немедленно перегорает. При перегорании предохранителя тяговая проволока пружины также перегорает и выбрасывается из патрона, что указывает на то, что предохранитель выполнил свою задачу.
