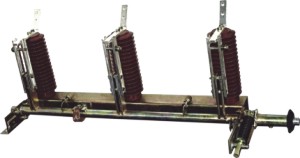

JN2-40.5 Внутренний высоковольтный заземлитель

Внутренний высоковольтный заземляющий выключатель JN2-40.5 представляет собой внутренний высоковольтный электрический прибор, разработанный в соответствии с соответствующими заземляющими выключателями в GB1985-89 Разъединители и заземляющие переключатели переменного тока высокого напряжения, что эквивалентно IEC129-84 Разъединителям и заземляющим переключателям и IEC694-84 Общие термины для высоковольтных распределительных устройств и контрольного оборудования.

Заземляющий выключатель JN2-40.5 применим к трехфазной системе переменного тока 50 Гц 35 кВ и ниже и имеет устройство контроля напряжения. Он имеет простую и надежную конструкцию, небольшое рабочее усилие и удобную установку и ввод в эксплуатацию. Обычно он используется в распределительных шкафах JYNI-40.5 и GFC-40.5, а также может использоваться независимо.

□ Значение модели

Дж  Н  2 - 40,5 / 25 - ( ) - □

 |  |  |    |     |     |   |______  Расстояние между фазами (мм)

 |  |  |    |     |    |___________  Код датчика

 |  |  |    |    |_________________  Номинальный ток термостойкости (кА)

 |  |  |   |_______________________  Номинальное напряжение (кА)

 |  | |____________________________  Дизайн №

 | |______________________________  Внутреннее устройство

|_________________________________________  Заземлитель

□ Структура и принцип работы

Операционная система заземляющего выключателя выполнена в виде пружинного накопителя энергии, который имеет возможность быстрого замыкания. Когда рабочее звено закрыто, рабочее звено приводит в движение шестерню на заземляющем выключателе, так что главный вал вращается в направлении закрытия. Пружина сжимается для накопления энергии, а энергия пружины высвобождается при достижении определенного положения (после того, как главный вал начинает двигаться на 30° от нижнего предела и превышает центральную линию) для достижения быстрого закрытия. В это время скорость замыкания не зависит от действий оператора, и эта конструкция гарантирует, что заземляющий выключатель имеет требуемую замыкающую способность.

Точно так же при открывании рычажный механизм приводит в движение шестерню на заземляющем выключателе, чтобы она вращалась в направлении открытия, а пружинное устройство накапливает энергию. Когда угол поворота шпинделя превышает 45°, пружинный накопитель энергии высвобождает энергию для замыкания заземлителя.

Этот заземляющий переключатель может быть сконфигурирован с различными типами высоковольтных устройств отображения в реальном времени в соответствии с требованиями пользователя. Изолятором опорной стойки может быть изолятор из эпоксидной смолы или пассивное устройство отображения в реальном времени DXN. Содержимое устройства отображения см. в руководстве по установке и эксплуатации высоковольтного устройства отображения в реальном времени.

□ Условия эксплуатации □ Габаритные и установочные размеры

Температура окружающего воздуха: верхний предел +40 ℃; Нижний предел составляет - 10 ℃ в обычных районах и - 25 ℃ в альпийских районах.

Примечание: Допускается хранение и транспортировка при температуре - 30 ℃.

Высота не более 1000м

Относительная влажность: среднесуточное значение не более 95%, среднемесячное значение не более 90%.

Сейсмическая интенсивность не должна превышать 8 градусов.

В местах, защищенных от пожаров, взрывов, серьезных загрязнений, химической коррозии и сильных вибраций.
