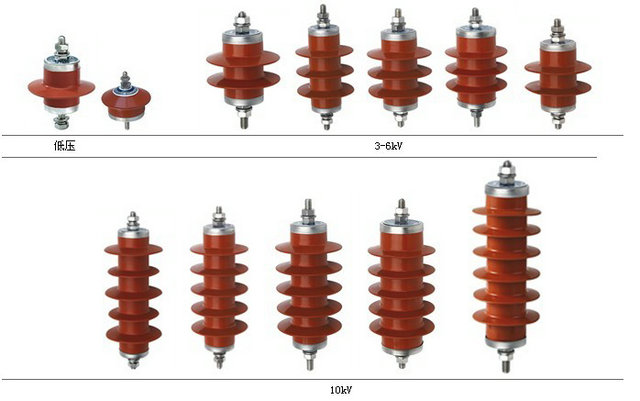

Разрядник из оксида цинка в металлической оболочке из композитного материала

Разрядник из оксида цинка в металлической оболочке из композитного материала

Основной рабочий элемент продукта изготовлен из многоэлементного порошка оксида металла, в основном состоящего из оксида цинка, который имеет отличные нелинейные вольт-амперные характеристики, быструю крутую волновую характеристику и большую пропускную способность. В продуктах с зазором используется самовыдувающийся зазор и структура излучения, выравнивающая давление, что уменьшает рассеивание разряда и имеет небольшой коэффициент воздействия.

Использование композитной изоляционной оболочки соответствует тенденции развития миниатюризации, безопасности и отсутствия обслуживания международных электроэнергетических продуктов. По сравнению с традиционными неорганическими материалами, такими как керамика и стекло, полимерные органические композиты имеют преимущества небольшого размера, легкого веса, устойчивости к загрязнению, отсутствия очистки, взрывозащищенности и вибрации. Это компонент молниезащиты интегрированного и модульного оборудования для передачи и преобразования электроэнергии среднего и высокого напряжения.

Цель и исполнительный стандарт:

Этот продукт используется в системах производства, передачи, преобразования и распределения электроэнергии переменного тока 220 кВ и ниже и используется для ограничения амплитуды молнии и перенапряжения во время внутренней работы системы до заданного уровня. Это основное оборудование для координации изоляции всей системы. В то же время это изделие не может быть использовано для ограничения резонансных перенапряжений, а для устранения гармоник в системе требуются другие методы.

Модель этого продукта подготовлена ​​в соответствии с JB / T8459-1996 Методом подготовки модели продукта разрядника, а продукт без зазоров соответствует GB11032-2000 AC Беззазорный разрядник оксида металла; Изделия с зазорами должны соответствовать требованиям JB/T9672-2005 к разрядникам для защиты от оксидов металлов с серийными зазорами. Важные параметры и методы настройки, не определенные четко в приведенных выше стандартах, должны быть скорректированы в соответствии с требованиями DL/T620-1997 «Защита от перенапряжения и координация изоляции для электрических установок переменного тока».

Условия обслуживания:

Нормальные условия использования обычных продуктов следующие:

*Температура окружающей среды: не выше +40 ℃, не ниже - 40 ℃;

*Высота: не более 2000м;

* Частота питания: 50 ± 2 Гц; 60 ± 2 Гц;

*Сейсмичность: ниже 7 градусов;

*Скорость ветра: 35 м/с;

*Бесплатные условия уборки: участки со средним загрязнением и ниже;

*Для изделий без зазоров напряжение промышленной частоты, приложенное в течение длительного времени, не должно превышать напряжения непрерывной работы разрядника;

Для изделий с промежутками кратковременное повышение напряжения промышленной частоты в месте установки не должно превышать номинального напряжения разрядника.

Разрядник должен быть изготовлен специально, если он используется в течение длительного времени в следующих нештатных условиях, и должен быть указан при заказе:

*Температура или высота над уровнем моря, превышающие стандартную (плато, тропическая зона, холодная зона, полностью закрытый шкаф, близость к электропечи и т. д.)

* Среда использования имеет серьезные примеси влаги или коррозионного газа (вода, соляное поле, химический завод и т. Д.);

*Сильное ультрафиолетовое излучение (плато, засушливые районы с сильным солнечным светом и т.д.);

* Крайне загрязненные участки (шахтные выработки, очистные забои строительных площадок и т.д.).

Определение модели:

Определение этой модели изделия соответствует стандарту JB/T8459-1996 «Метод подготовки моделей разрядников». Описание конкретной модели выглядит следующим образом:
