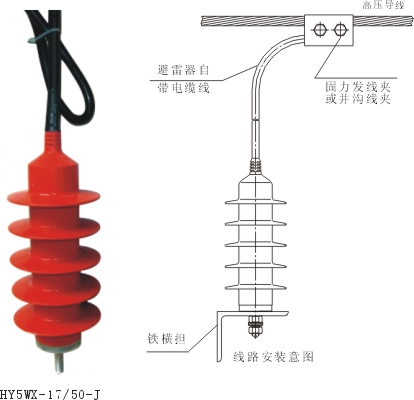

Разрядник подвески линии
Линии электропередачи и преобразования переменного тока 6~220 кВ подключены к обоим концам изоляторов (гирлянд) параллельно с подвесными кислородными разрядниками из органического композитного материала, которые специально разработаны для ограничения перенапряжения линии от грозового разряда, повышения уровня стойкости линии к грозовому разряду и снижения частоты срабатывания. вызвано молниеносным отказом системы. Наша компания на протяжении многих лет применяет технические инновации в производстве силовой арматуры и композитных изоляторов для линейных разрядников, что значительно улучшило производственные характеристики,
Справочные стандарты
GB11032-2000 AC беззазорный разрядник из оксида металла
JB/T8952-2005 Металлооксидный разрядник с композитной оболочкой для системы переменного тока
Металлооксидные разрядники JB/T10497-2005 с последовательным зазором и композитной оболочкой для линий электропередач переменного тока
GB311.11-1997 Координация изоляции оборудования для передачи и преобразования высокого напряжения
JB/T8459-2006 Метод подготовки модели разрядника
□ Структурные характеристики
1. Разумный дизайн, новая структура, надежные технические характеристики, компактная форма, легкий вес, гибкая установка, высокая прочность на растяжение, устойчивость к столкновениям и отсутствие повреждений во время транспортировки;
2. Приводятся преимущества пламегасителя из оксида металла с оболочкой из силиконовой резины. Общее формование является одноразовым формованием, с хорошей герметизацией, устойчивостью к загрязнению, взрывозащищенными, влагостойкими характеристиками, высокой диэлектрической прочностью, хорошими характеристиками рассеивания тепла и большой способностью поглощения энергии перенапряжения.
□ Условия эксплуатации
а. Высота не более 2000 метров
б. Температура окружающей среды: - 40°С~+- 40°С
в. Максимальная скорость ветра не должна превышать 35 м/с.
д. Частота питания: 48 Гц ~ 62 Гц
е. Ограничитель может качаться, а режим подвески учитывается в соответствии с формой башни.

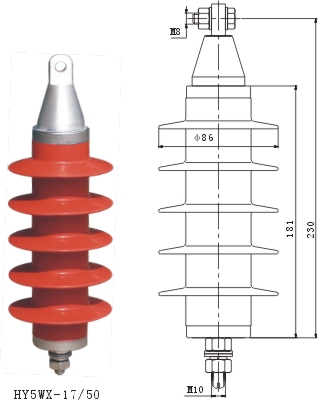

□ Описание модели продукта
ОН||| 5|| □|| Х||| 5 -□/□ □
| | | | | | |______ Дополнительный код функции: J указывает, что нейтральная точка системы надежно заземлена; W – сильно загрязненная территория; G обозначает высокогорную зону
| | | | | |____________ Номинальное напряжение разрядника кВ/остаточное напряжение при стандартном разрядном токе известного лица кВ
| | | | |_________________ Исполнение №
| | | |_____________________ Место использования: X указывает маршрут
| | |_________________________ Конструктивные особенности: поверхность W не имеет зазора; C счетчик имеет серийный зазор; Стол B имеет параллельный зазор
| |____________________________ Номинальный индивидуальный разрядный ток, кА
|________________________________ Металлооксидный разрядник с композитной оболочкой
□ Наиболее подходящий
1. Линии электропередачи с низким уровнем молниезащиты и высокой вероятностью отключения от молнии
2. Участки, не пригодные для обслуживания, такие как сухие и бездождевые холмы и такая же территория
3. Башни и районы с высоким сопротивлением заземления
4. Крупнопролетная сухая башня, пересекающая реку
5. Коммутационное перенапряжение высокое, и необходимо ограничить ситуацию перед входом на подстанцию.
6. Сильно загрязненная территория
□ Инструкции по заказу
1. Технические характеристики и параметры продукта см. в прилагаемой таблице;
2. Если модель или структура формы, предложенная пользователем, не соответствует этому образцу, это можно отметить при заказе, чтобы наша компания могла разработать и произвести специально для удовлетворения потребностей пользователя.
